恒壓供水變頻控制柜選型指南
一、選型基礎參數確定
1.1 流量計算
流量是恒壓供水系統選型的核心參數，需根據實際用水需求確定小時高峰總流量Q。常用計算公式如下：
Q=kc×H×m×q0×kb×1.2/(24×1000)
kc：同時使用系數（根據建筑類型和用水器具數量確定）
H：用戶數量
m：每戶平均人數（通常取3.5人）
q0：最高用水日用水定額（住宅一般取220L/(人·d)）
kb：小時變化系數（住宅取2.0-2.4）
1.2：管網損失系數
案例：某2000戶高層住宅項目，流量計算為Q=2.4×2000×3.5×220×1.2/(1000×24)=184.8m3/h，若選擇3臺泵組，則單泵流量需≥61.6m3/h。
1.2 揚程計算
揚程計算需區分供水設備類型，公式如下：
無負壓供水設備：H≥1.1×[Hy+Hc+Hs]-H0
箱式變頻供水設備：H≥1.1×[Hy+Hc+Hs]（H0=0）
Hy：最不利點與水泵吸入點的標高差
Hc：最不利點所需流出水頭（一般取7-10m）
Hs：管路沿程損失和局部損失（采用海澄威廉公式計算）
H0：自來水原有水頭
1.1：安全系數
管路損失計算公式（海澄威廉公式）：i=105×(Ch^-1.85)×(dj^-4.87)×(qg^1.85)
i：管道單位長度水頭損失（KPa/m）
dj：管道計算內徑
qg：給水設計流量（m3/s）
Ch：海澄威廉系數（塑料管140、不銹鋼管130、普通鋼管100）
二、核心部件選型
2.1 變頻器選型
變頻器需匹配水泵電機的功率和負載特性，水泵屬于平方轉矩負載（功率∝轉速3），選型要點如下：
功率匹配：變頻器額定功率應比電機功率預留10%-20%裕量，應對電壓和負載波動
電壓等級：220V單相（小功率）或380V三相（工業常用）
功能選擇：優先選擇帶恒壓供水專用功能的變頻器，支持多泵控制、PID調節
功率范圍：高層建筑供水常用5.5kW-75kW，根據泵組總功率確定
品牌推薦：西門子、ABB（進口高端）；匯川、英威騰（國產品牌，性價比高）
2.2 控制器與人機界面
典型配置方案：
PLC選型：西門子S7-200smart PLC SR30+AM03模塊，適用于多泵控制場景（如一拖五系統）
觸摸屏：昆侖通態MCGSPro，實現參數設置、狀態監控、報警顯示等功能
通信接口：標配Modbus RTU/TCP、PROFIBUS-DP協議，支持4G模塊實現遠程監控
2.3 傳感器選型
壓力傳感器：采用4-20mA模擬量輸出，測量范圍應覆蓋系統最大壓力的1.2倍
液位傳感器：配合浮球開關實現水位監測和缺水保護，支持傳感器切換控制
三、控制方式與泵組配置
3.1 控制方式選擇
控制方式 | 適用場景 | 特點 |
|---|---|---|
單泵PID控制 | 小流量、用水量穩定場合 | 結構簡單，成本低，調節精度高 |
多泵聯動控制 | 大流量、用水量波動大場合 | 支持一用一備、多用一備模式，自動輪換，故障屏蔽 |
定時控制 | 用水高峰時段固定的場景 | 可設置6段定時開關，實現節能運行 |
3.2 泵組配置原則
泵組數量：根據小時高峰流量確定，通常采用2-5臺主泵+1臺小泵組合（小泵用于低流量時段）
流量分配：單泵流量應≥總流量的1/(n-1)（n為主泵數量），確保一臺泵故障時系統仍能運行
休眠控制：配置休眠接觸器，休眠時保持接觸器接通，減少變頻器頻繁啟停
四、功能需求與保護機制
4.1 必備保護功能
缺水保護：水位低于設定值時自動報警并啟動補水
過載保護：電機電流異?；蚶@組溫度超過85℃時停機報警
故障屏蔽：單泵故障時自動屏蔽，切換至備用泵
壓力異常保護：壓力傳感器斷線或超量程時切換備用傳感器
短路保護、欠壓保護、電機過熱保護
4.2 智能監控功能
遠程監控：通過云平臺實現運行數據采集、參數設置、固件升級
故障診斷：內置23類故障代碼庫，實時預警并生成處理建議
數據存儲：存儲365天運行數據，支持歷史曲線查詢
泄漏檢測：通過流量與壓力曲線分析判斷管網泄漏，啟動應急處理
五、環境適應性選型
5.1 防護等級（IP等級）選擇
IP等級 | 適用環境 | 防護能力 |
|---|---|---|
IP41/IP42 | 普通室內環境 | 防止手指觸及和滴水 |
IP54/IP55 | 多粉塵或潮濕環境 | 防止粉塵堆積和噴射水 |
IP65及以上 | 戶外或水沖洗環境（如食品廠） | 完全防塵，防止強力噴水 |

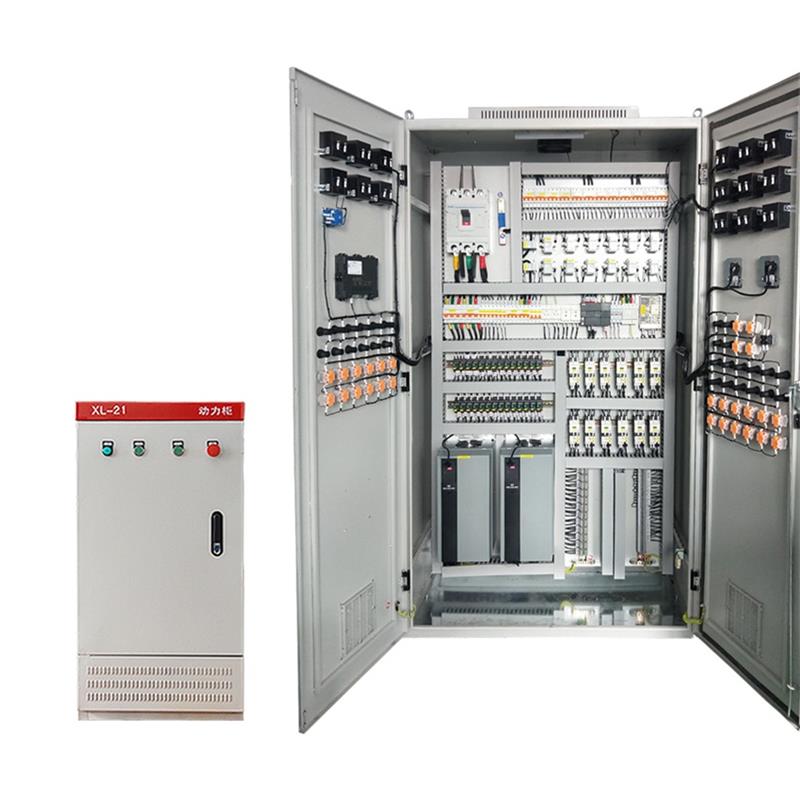

5.2 柜體材質與散熱
材質選擇：普通環境用冷軋鋼板；防腐要求高的場合用不銹鋼或鍍鋁鋅板
散熱方案： 自然風冷：適用于小功率（≤7.5kW）、發熱量小的場合
散熱風扇：中功率系統常用，經濟有效
空調/換熱器：大功率或高溫環境，保證柜內溫度穩定
六、選型流程與案例分析
6.1 選型流程
確定用水需求：計算小時高峰流量和最不利點揚程
選擇泵組數量和單泵參數：根據流量分配原則確定
匹配變頻器和PLC：按泵組總功率和控制需求選型
確定保護和監控功能：根據應用場景選擇必備功能
選擇柜體規格：按環境條件確定防護等級、材質和散熱方式
6.2 案例分析（高層住宅項目）
項目概況：7層住宅樓（層高3m，總高21m），2000戶，設備安裝于地面泵房
參數計算： 流量：Q=184.8m3/h，選擇3臺主泵，單泵流量≥61.6m3/h 揚程：H≥1.2×21+10=35.2m（取40m）
控制柜配置： 變頻器：3臺15kW（預留裕量），帶恒壓供水功能 PLC：西門子S7-200smart SR30+AM03模塊 觸摸屏：昆侖通態MCGSPro（8英寸） 防護等級：IP54（室內泵房，有少量粉塵）
七、注意事項與常見問題
選型誤區：僅按電機功率選擇變頻器，忽視負載特性和裕量預留；未考慮環境因素導致柜體過早損壞
安裝要求：控制柜應遠離熱源和水源，安裝空間需滿足散熱需求；多泵系統需合理布置泵組電纜
常見問題解決： 壓力波動大：檢查PID參數設置或壓力傳感器安裝位置 變頻器過載：檢查電機絕緣電阻和管路是否堵塞 通訊故障：檢查通信線路和協議匹配性
