在工業自動化控制系統中，PLC控制柜作為核心控制載體，承擔邏輯運算、信號采集、設備聯動保護等關鍵功能，而HMI人機界面是操作人員與設備交互的窗口，負責參數設置、狀態監控、數據記錄與故障提示。兩者的選型匹配度、集成工藝合理性，直接決定整套自動化系統的運行穩定性、操作便捷性和后期可維護性。很多現場調試故障、通訊卡頓、畫面失靈問題，大多源于HMI與PLC型號不匹配、參數不對應、布線集成不規范。本文結合工業現場施工與調試經驗，系統講解HMI與PLC控制柜的選型原則、匹配標準及現場集成關鍵要點，為自動化項目設計、設備采購、現場改造提供實用技術參考。

1、HMI與PLC選型匹配基本原則

HMI和PLC的選型不能單獨套用參數，必須遵循協議兼容、性能適配、工況匹配、冗余預留四大原則。首先是通訊協議必須相互兼容，保證兩者可以穩定握手、數據交互，避免出現通訊中斷、丟包、卡頓等問題。其次是性能匹配，PLC的IO點數、運算速度、存儲能力需要和HMI畫面刷新、數據采集頻率對應，防止出現設備運行正常、畫面數據停滯的現象。

同時選型需要結合現場工況，高溫、粉塵、潮濕車間需選用工業級耐候設備，保證長期穩定運行。最后必須預留功能冗余，針對后期設備改造、工藝升級、畫面擴容提前預留空間與點位。石家莊PLC控制柜廠家德蘭電氣在成套設備配套選型中，嚴格按照系統工藝需求匹配HMI與PLC型號，提前做好協議適配與點位冗余設計，從設備出廠階段規避軟硬件不兼容問題。

2、PLC主機與HMI型號匹配要點

市面上主流PLC與HMI品牌繁多，不同品牌、不同系列設備的通訊協議、寄存器地址、數據格式存在差異，是選型匹配的核心重點。同品牌設備兼容性最好，例如西門子、三菱、歐姆龍等品牌，原廠HMI可直接對接同系列PLC，無需額外轉換模塊，通訊穩定性強、調試難度低?？缙放拼钆潆m然成本更低，但需要確認協議支持情況，常用的Modbus、Profinet、以太網協議通用性強，適配場景廣。

選型時需根據PLC的通訊接口配置對應HMI端口，包含RS485串口、網口、RS232接口，保證物理接口一致。同時要匹配設備運行速率，小型簡易設備可選用串口通訊，高速聯動、多數據采集場景必須選用以太網通訊，提升實時性。另外，HMI的畫面容量、變量點數需要大于PLC實際使用點數，避免變量溢出、畫面卡頓。石家莊PLC控制柜廠家德蘭電氣針對成套自動化項目，統一規范化品牌搭配方案，針對普通工況、高速工況、復雜工藝場景分類匹配設備，大幅提升系統整體適配性與穩定性。

3、硬件配置與柜體安裝匹配要求

軟硬件選型匹配完成后，柜體結構安裝的合理性直接影響后期使用體驗與設備壽命。HMI通常安裝在柜門操作位，選型時需確認開孔尺寸、安裝方式、防護等級與柜體結構匹配，避免開孔偏差、密封不嚴導致粉塵進水問題。戶外及多塵車間優先選用IP65以上防護等級的HMI，保障觸控靈敏、屏幕長期清晰。

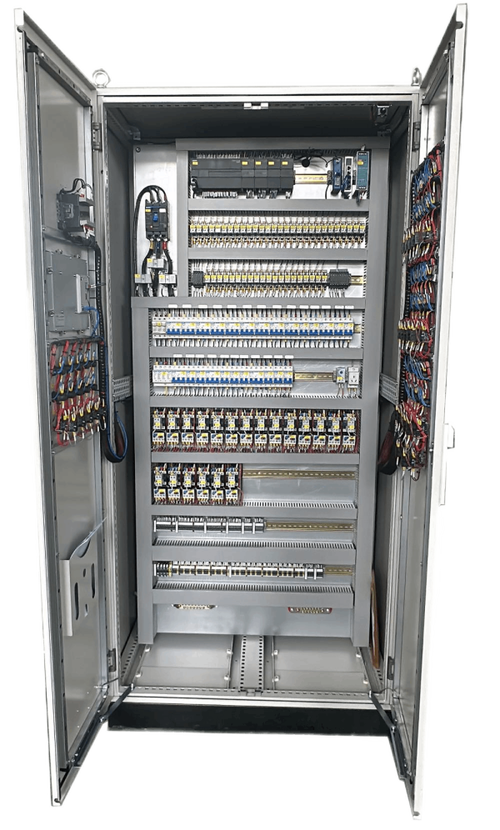

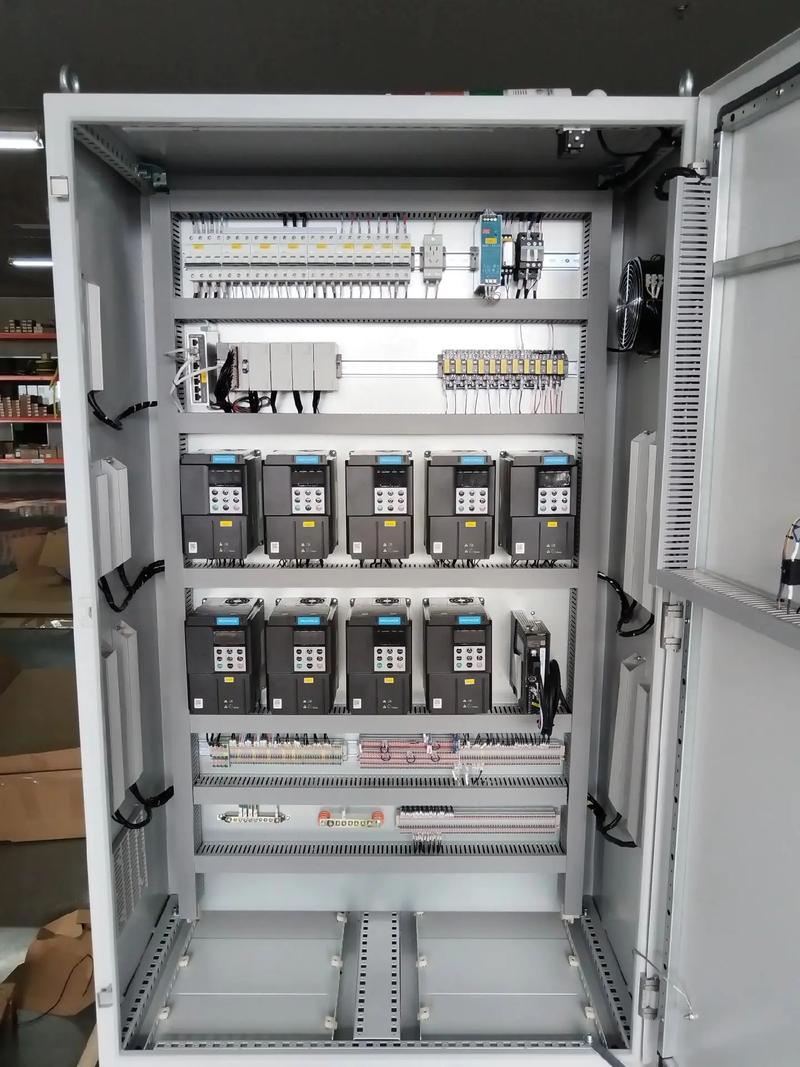

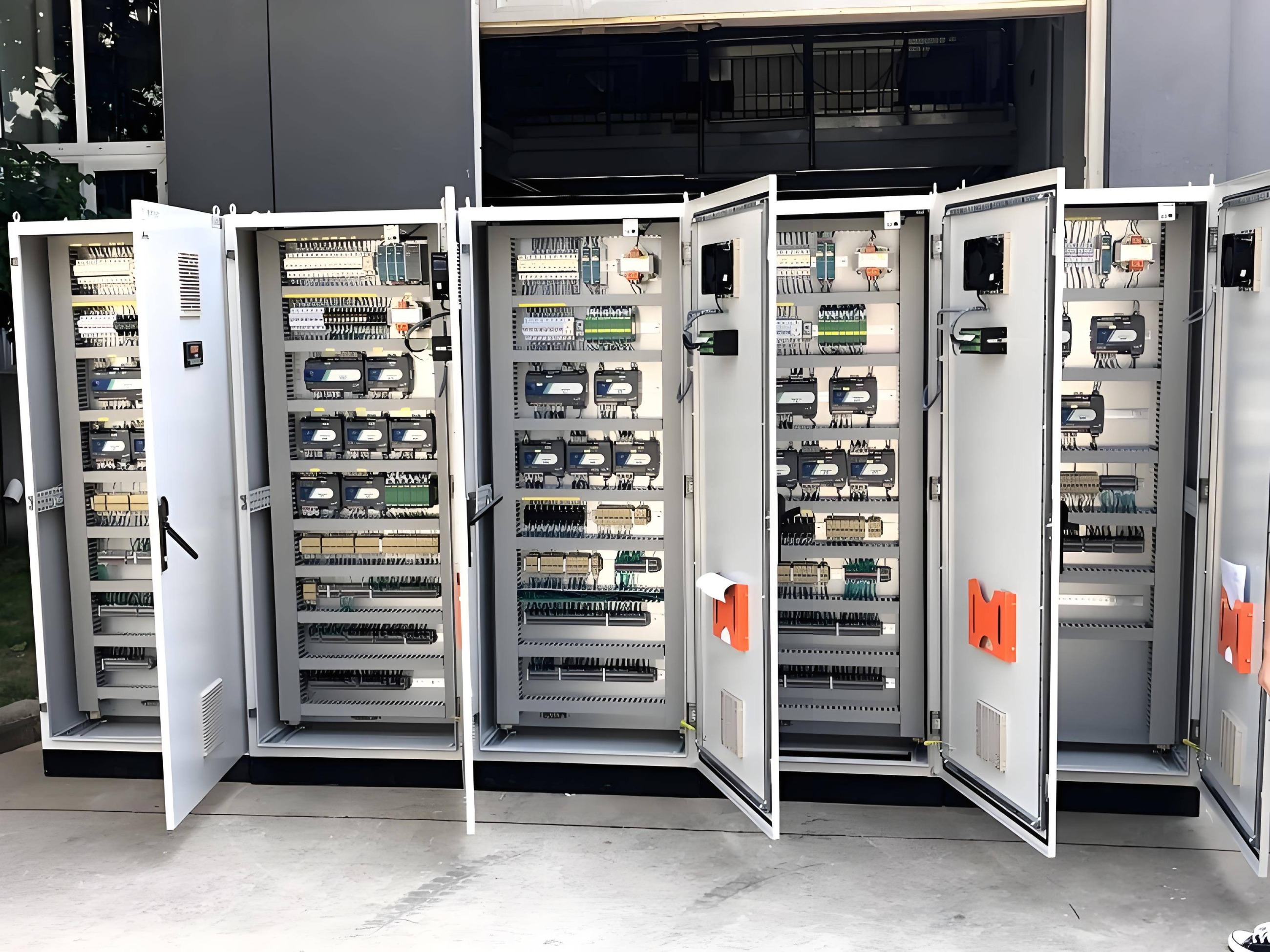

PLC主機、擴展模塊、電源模塊集中布置在柜體內部導軌上，安裝位置需遠離變頻器、接觸器等強干擾器件，減少電磁干擾對通訊信號的影響。柜內布局嚴格區分強弱電走線，通訊線、屏蔽線與動力線纜分開布線，杜絕信號干擾導致的通訊閃斷。同時柜體需預留足夠散熱空間，HMI屏幕避免長期暴曬、高溫烘烤，PLC模塊禁止緊貼安裝，保證散熱通暢，防止高溫死機、數據異常。

4、通訊參數與程序邏輯集成要點

硬件安裝完成后，系統集成的核心在于通訊參數設置與程序邏輯對接，也是現場調試最容易出錯的環節。首先需要統一通訊波特率、數據位、校驗位、從站地址，保證HMI與PLC設備參數完全一致，參數不匹配會直接導致設備無法連接、數據錯亂。以太網通訊設備需要統一網段地址，避免IP沖突、網段不對應造成通訊失敗。

在程序集成階段，需要規范寄存器分配，將設備運行參數、故障代碼、模擬量數據、開關狀態統一規劃地址，避免地址重復占用。HMI畫面制作需貼合現場操作習慣，運行監控、參數設定、故障查詢、手動調試界面分區清晰，操作邏輯與PLC程序邏輯保持一致。同時增加數據防抖、延時過濾設置，避免信號波動導致畫面數據跳動、誤報警。整套系統調試完成后，需進行長時間通電測試，驗證通訊穩定性和操作可靠性。

5、抗干擾設計與系統穩定性集成方案

工業現場變頻器、電機、大功率設備啟停會產生強烈電磁干擾，極易造成HMI畫面卡頓、通訊掉線、PLC程序錯亂，因此抗干擾集成是必不可少的關鍵環節。通訊線纜必須使用屏蔽雙絞線，屏蔽層單端接地，杜絕環流干擾；PLC電源、HMI電源前端加裝電源濾波器，凈化電源電壓，抑制雜波干擾。

柜體整體可靠接地，接地電阻控制在0.1Ω以內，所有信號屏蔽線、設備外殼統一接地。動力電纜與信號電纜分層走線、分開線槽，禁止同管鋪設、交叉纏繞。針對干擾嚴重的車間工況，可增加信號隔離器、中繼模塊，提升通訊抗干擾能力。通過標準化抗干擾集成工藝，能夠徹底解決現場通訊不穩定、設備偶發故障等常見問題。

6、后期運維與擴容適配要點

HMI與PLC控制柜集成設計需兼顧后期運維與設備擴容需求。選型階段預留備用IO點位、備用通訊端口，方便后期工藝改造、設備新增聯動功能。程序編寫規范統一，變量命名清晰、注釋完整，便于后期人員查閱、修改與維護。HMI后臺預留參數備份、程序?qū)С龉δ?，方便設備故障快速恢復。

同時成套設備出廠需提供完整的電氣圖紙、程序備份、參數對照表，讓后期檢修、調試、擴容有據可依。日常運維中定期檢查通訊線路緊固狀態、接地狀態、散熱狀態，及時清理粉塵、排查老化線路，保證系統長期穩定運行。

HMI與PLC控制柜的選型匹配和系統集成，是一套兼顧硬件適配、參數對接、工藝集成、抗干擾設計的系統性工作。合理的選型搭配、規范的集成工藝，能夠有效提升自動化系統的操控精度、運行穩定性和使用壽命，降低現場故障概率與運維成本，為工業自動化設備穩定運行提供可靠保障。
