在工業自動化控制系統中，PLC模擬量信號主要用于采集溫度、壓力、流量、液位、變頻轉速等連續變量，信號精度直接決定設備調節精度與自動化運行穩定性。模擬量多為弱電壓、小電流信號，極易受到變頻器、接觸器、動力電纜產生的電磁干擾，出現數據跳變、數值漂移、信號波動等問題。工程實踐中，大部分模擬量信號故障，并非設備損壞或程序問題，而是屏蔽電纜選型不當、接線不規范、接地方式錯誤導致。本文結合現場施工與調試經驗，系統講解PLC模擬量屏蔽電纜選型、布線工藝、接線標準及接地規范，為自動化項目施工、整改及驗收提供實操依據。

1、模擬量信號干擾的常見工程問題

工業現場電磁環境復雜，動力設備啟停、變頻高頻諧波、大電流線纜磁場耦合，都會對模擬量弱電信號造成干擾。常規故障表現為：溫度、壓力數值上下跳動、穩態數值持續漂移、設備PID調節震蕩、執行機構頻繁微調抖動等。很多施工團隊為節省成本，現場混用普通護套線、非屏蔽線纜，或是屏蔽線兩端隨意接地、屏蔽層懸空，都會大幅增加干擾概率。

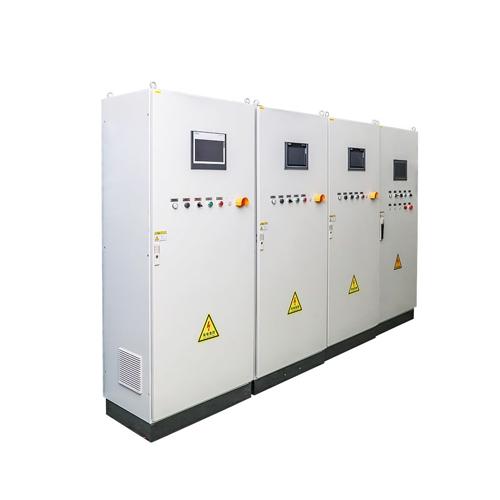

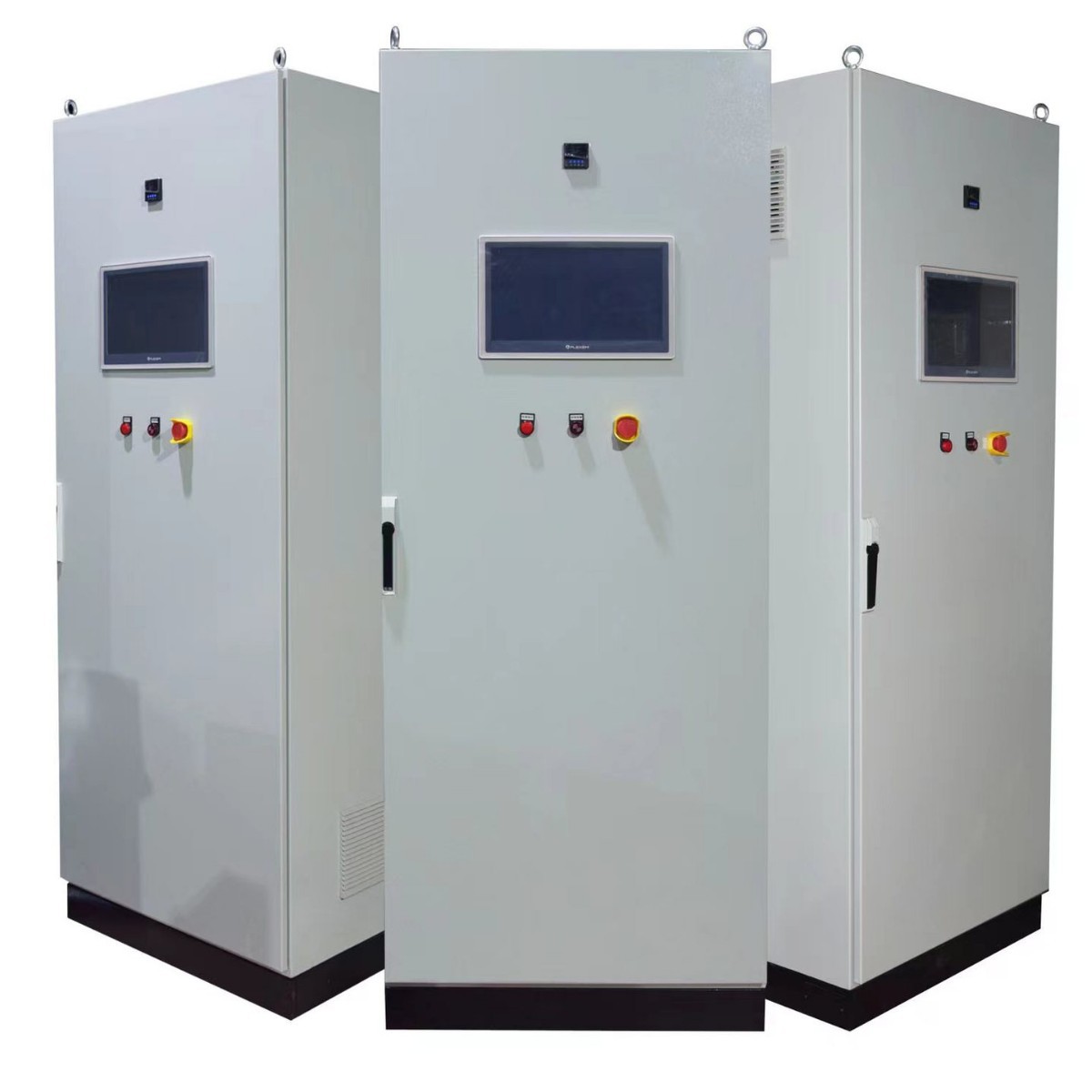

相較于數字開關量信號，模擬量4-20mA、0-10V信號容錯性極低，輕微干擾即可造成系統失控。因此，規范使用屏蔽電纜、統一接地標準，是保障模擬量系統穩定的基礎條件。石家莊 PLC 控制柜廠家德蘭電氣在成套設備出廠調試階段，嚴格執行屏蔽線布線與接地標準，提前規避信號干擾隱患，保證設備到現場后一次調試達標。

2、屏蔽電纜選型與匹配標準

PLC模擬量信號必須選用專用屏蔽雙絞線，嚴禁使用普通平行線、護套線替代。主流工程選用雙絞屏蔽電纜，內部銅線雙絞結構可以抵消大部分串?dāng)_磁場，外層整體屏蔽層阻隔外部電磁輻射，適配工業強干擾環境。4-20mA電流信號抗干擾能力相對較強，可選用常規屏蔽雙絞線；0-10V電壓信號極易受干擾，建議選用高密度編織屏蔽線纜，提升屏蔽效果。

線纜截面需根據傳輸距離合理選型，百米以內選用0.75平方線纜，超過一百米建議使用1.0平方線纜，避免線路電阻過大造成信號衰減。同時，模擬量線纜全程不得中間接頭、不得隨意拼接，防止接頭氧化、接觸不良引發信號波動。施工過程中，線纜敷設需避開動力電纜、變頻器輸出線纜，平行敷設距離盡量保持在三十厘米以上，交叉敷設必須垂直交叉，最大程度降低耦合干擾。

3、模擬量屏蔽線纜標準接線工藝

規范的接線工藝是信號穩定的核心，現場施工中需要統一剝線、壓接、布線、固定標準。線纜剝線時嚴禁過長剝離外護套，屏蔽層裸露長度不宜超過兩厘米，避免多余屏蔽層接觸柜體、端子排造成多點接地。內部芯線剝線需控制刀口深度，防止劃傷銅絲，避免長期振動斷線、虛接。

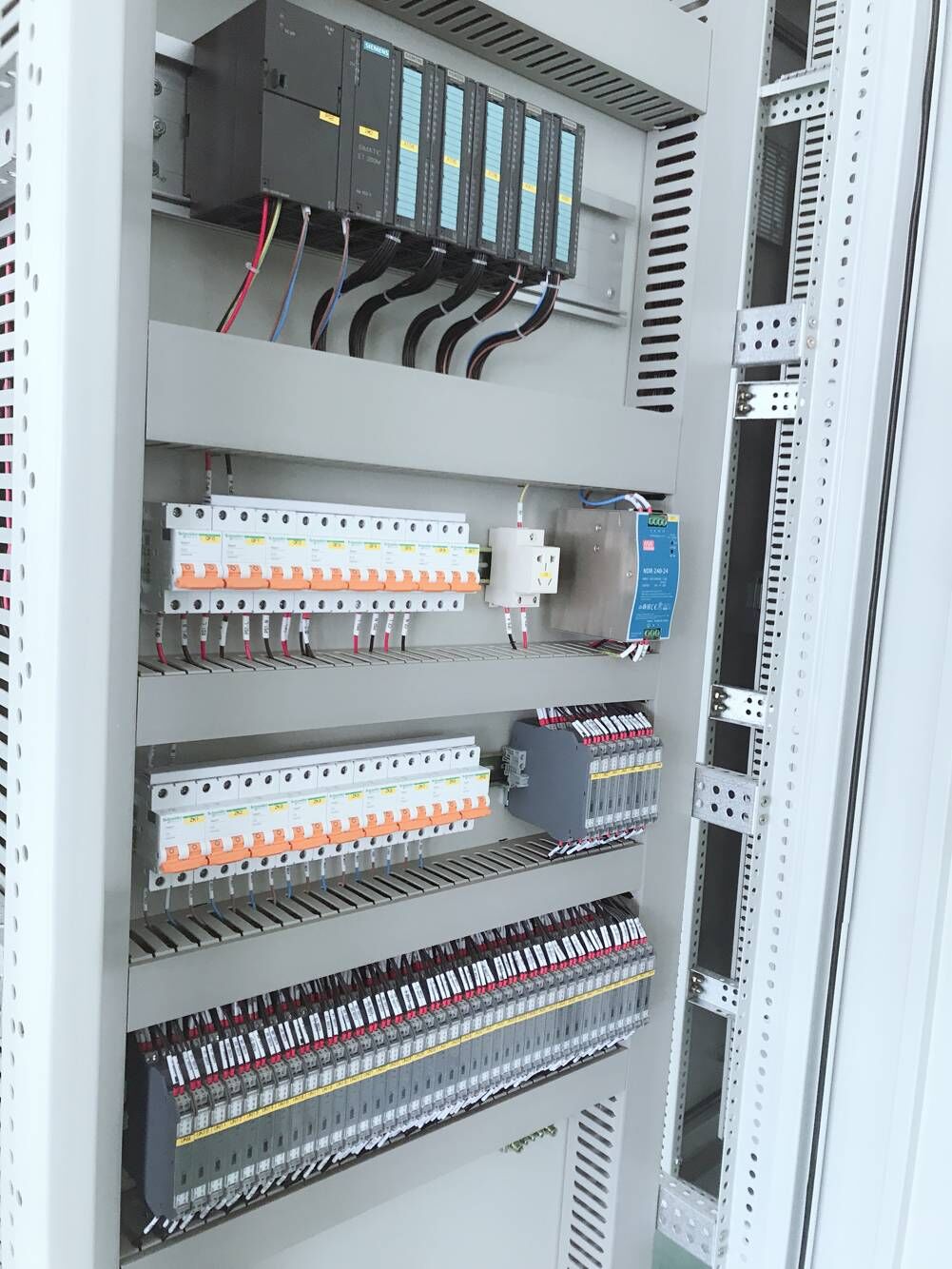

接入PLC模擬量端子、傳感器端子時，芯線壓接冷壓端子，保證接觸緊密、無松動虛接，杜絕裸線直接壓接的簡易接法。屏蔽層金屬編織網需整理整齊，不得與動力端子、相鄰信號線短接。布線過程中，模擬量線纜單獨走線，單獨使用弱電線槽、線管，嚴禁與動力線、控制線混鋪，強弱電徹底分離。石家莊 PLC 控制柜廠家德蘭電氣在柜體成套接線工藝中，統一模擬量線束綁扎標準、走線路徑與屏蔽處理方式，讓每臺設備接線工藝標準化、規范化，有效降低現場調試故障率。

4、屏蔽層接地核心規范（單端接地原則）

屏蔽電纜接地錯誤是現場最普遍、危害最大的問題，多數工程習慣性采用兩端接地，極易形成地環路，反而引入更強干擾。PLC模擬量屏蔽線纜必須嚴格執行單端接地標準，禁止兩端接地、禁止懸空不接地。單端接地可以有效釋放屏蔽層感應電荷，同時避免因地電位差產生環流干擾，從根本上解決低頻電磁干擾問題。

標準接地方式統一為：控制柜側接地、現場傳感器側懸空。柜體內部將所有模擬量屏蔽層集中收攏，統一壓接至屏蔽接地排，再接入柜體保護地；現場傳感器、儀表端屏蔽層徹底剪斷、懸空，不接觸任何金屬外殼、接地點位。全程保證屏蔽層僅有一個接地點，杜絕地環路形成。對于超長距離、強干擾工況，可在柜體端增加接地電容，進一步濾除高頻雜波，提升信號穩定性。

5、特殊工況的屏蔽與接地處理

針對變頻設備密集、車間電磁復雜、長距離傳輸?shù)忍厥夤r，需要針對性優化屏蔽接地方案。高頻干擾環境下，除了標準單端接地外，可增加信號隔離模塊，阻斷干擾信號進入PLC模擬量端口；長距離傳輸工況優先采用4-20mA電流信號，盡量避免電壓信號傳輸。

戶外、潮濕場景需做好線纜接頭防水密封，防止受潮漏電導致信號漂移；老舊項目改造時，需排查原有雙端接地線路，全部整改為單端接地，同時梳理強弱電混走線路，重新規范分槽布線。需要注意的是，屏蔽層嚴禁多點搭鐵、嚴禁零散接地，所有屏蔽接地必須集中、規整、單點統一泄放。

6、施工驗收與故障排查要點

項目驗收階段，需重點核查模擬量線纜選型、布線方式、屏蔽接地工藝。檢查屏蔽層是否單端接地、是否存在多點接地、線束是否強弱電混走、線纜是否存在中間接頭。通電測試時，觀察空載、負載、設備啟停三種工況下的信號穩定性，排查數值跳變、緩慢漂移等問題。

日常故障排查中，若出現模擬量信號異常，優先檢查屏蔽接地工藝、線路緊固情況、布線干擾問題，再排查儀表與模塊硬件。多數信號波動問題，通過重新規范屏蔽接地、整理線束即可徹底解決，無需更換硬件設備。嚴格執行屏蔽線纜使用與接地規范，能夠大幅提升PLC模擬量系統穩定性，減少后期運維整改成本。

PLC模擬量系統的穩定性，核心在于線纜選型、布線工藝與接地規范的標準化落地。堅持屏蔽線纜專用、強弱電分離、單端接地的施工原則，可徹底解決絕大多數電磁干擾問題，保障工業自動化系統調節精準、運行平穩，是自動化電氣施工中必須嚴格執行的基礎技術規范。
