內襯聚四氟乙烯（PTFE）不銹鋼編織軟管技術淺析
在現代工業流體傳輸系統中，內襯聚四氟乙烯（PTFE）不銹鋼編織軟管因其卓越的化學穩定性、極寬的耐溫范圍以及優異的抗壓性能，被廣泛應用于化工、醫藥、半導體及航空航天等高要求領域。本文將從結構特性、材料優勢、核心技術參數及選型建議四個維度進行深度解析。
核心結構與材料特性

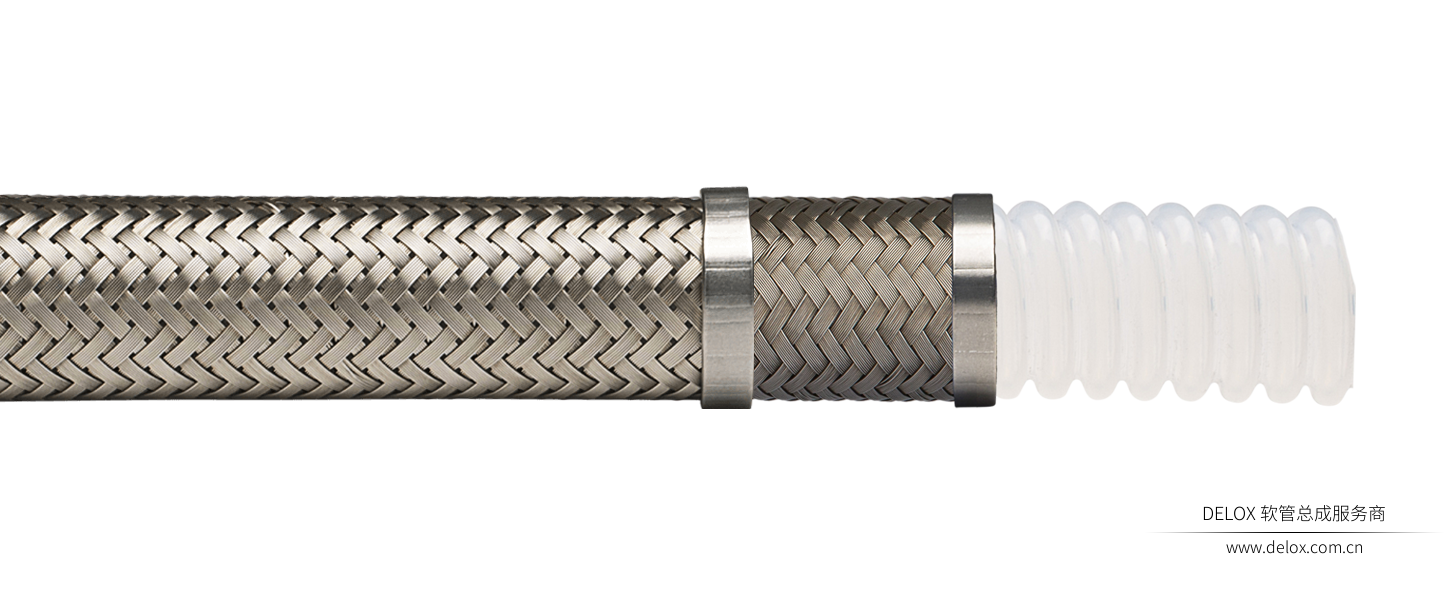

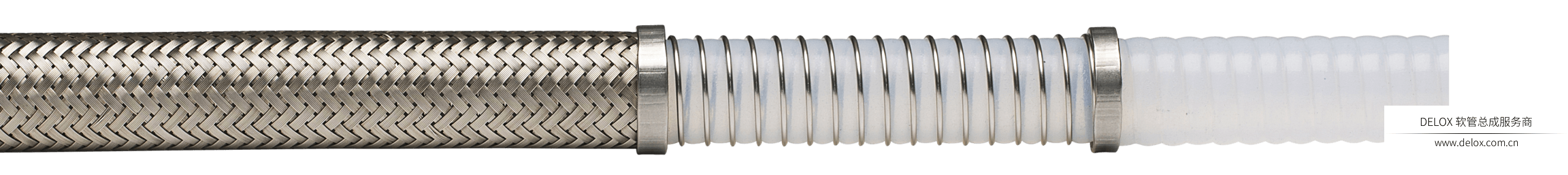

該軟管總成通常由內而外分為三層核心結構，各層協同工作以應對極端工況：
內襯層（Inner Liner）： 采用高純度聚四氟乙烯（PTFE）。該材料具有極強的碳-氟鍵結構，賦予了軟管幾乎能抵御所有強酸、強堿及有機溶劑的特性（熔融堿金屬及高溫氟元素除外）。此外，其極低的表面能使其具有優異的“不粘性”，有效防止介質結垢。
增強層（Reinforcement）： 外部包裹一層或多層 AISI 304 或 316 不銹鋼絲編織網。編織網不僅通過機械約束賦予軟管抗高壓的能力，還起到了保護內襯免受物理磨損和支撐彎曲形狀的作用。
末端接頭（Fittings）： 通常采用不銹鋼材質，通過精密的扣壓（Swaging/Crimping）工藝與軟管連接，確保流道平滑且密封可靠。
主要技術優勢分析
1. 極端化學兼容性
PTFE 是目前已知化學穩定性最高的高分子材料之一。在輸送高腐蝕性介質（如王水、濃硫酸、氫氟酸等）時，內襯能保持物理及化學性質的穩定，不會產生溶脹、分解或析出污染。
2. 寬溫域適應性：
軟管可在 -60°C 至 +260°C 的極端溫度環境下長期工作。在高溫下，它依然能保持良好的機械強度；而在低溫環境下，它仍具有柔韌性，不會像普通橡膠管那樣發生脆裂。
3. 抗?jié)B透與高純度
PTFE 具有相對致密的分子結構，對于多數工業氣體和液體具有極低的滲透率。同時，由于其化學惰性，它不會向輸送介質中析出金屬離子或塑化劑，滿足生物醫藥和半導體行業的高純度要求。
4. 耐疲勞與長壽命
不銹鋼編織結構具有良好的柔韌性，能夠吸收系統振動并補償熱脹冷縮產生的位移，其耐疲勞壽命遠高于金屬波紋管。
三、 關鍵技術參數指標
在工程選型與應用中，必須嚴格參照以下參數：
| 技術指標 | 典型范圍/特征 | 備注 |
| 工作壓力 (WP) | 可達 200 bar 以上（取決于管徑與編織層數） | 遵循 4:1 安全系數 |
| 彎曲半徑 (MBR) | 需遵循最小彎曲半徑規范 | 嚴禁過度彎曲導致內襯折皺 |
| 導電性 | 可選黑色抗靜電內襯 (Conductive PTFE) | 用于輸送易燃易爆溶劑 |
| 內襯形態 | 光滑管 (Smoothbore) 或 波紋管 (Convoluted) | 兼顧流速與柔韌性 |
內襯 PTFE 不銹鋼編織軟管是解決現代工業復雜流體傳輸問題的理想方案。它集耐腐蝕、耐高低溫、高強度于一體。工程人員在應用中應充分考慮介質滲透性、靜電風險及機械安裝應力，通過科學選型和規范安裝，最大程度發揮其性能優勢，確保生產系統的本質安全。
